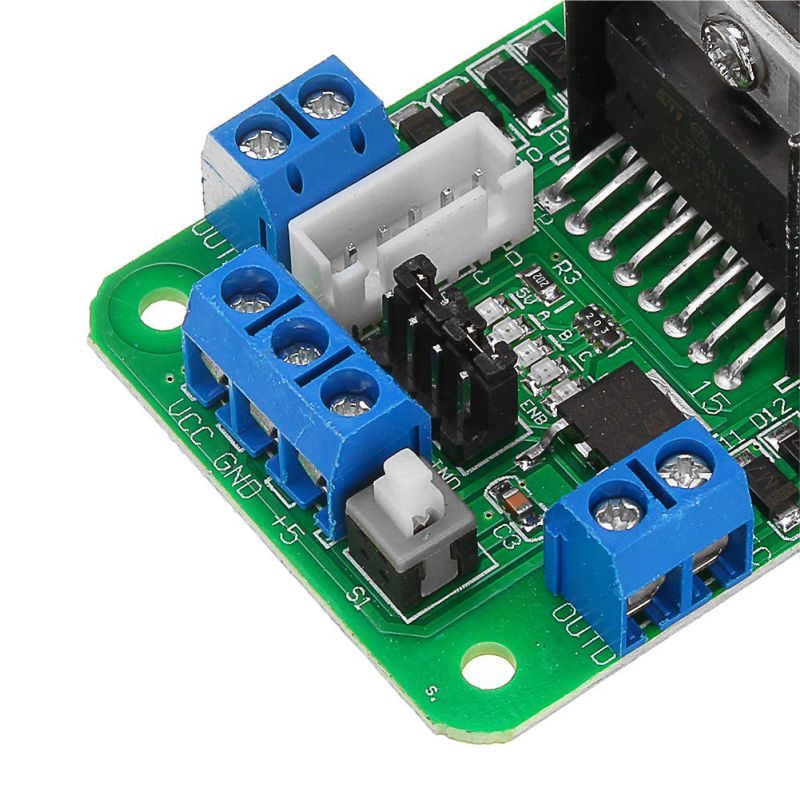

Este driver Ponte H L298N para Arduino é baseado no circuito tipo ponte H e é dedicado para controle de motor DC. O mesmo possui dois canais e permite controlar velocidade e sentido de rotação de até dois motores ao mesmo tempo.
Possuí terminais parafusáveis furos nas extremidades da placa para fixação ao protótipo.
Pinagem da Ponte H L298N:
– Output A: conexão do Motor 1.
– Output B: conexão do Motor 2.
– +5v: A placa possui um regulador de tensão 5V integrado, e este regulador pode ser acionado pelo jumper “5V enable” caso a alimentação da placa seja de 7V – 35V.
– Input: quatro entradas de controle In1, In2, In3 e In4.
In 1:PWM para a velocidade do motor 1.
In 2:Sinal digital para sentido de rotação do motor 1 (nível 0 > horário e nível 1 anti-horário).
In 3: PWM para a velocidade do motor 2.
In 4: Sinal digital para sentido de rotação do motor 2 (nível 0 > horário e nível 1 anti-horário).
Este Driver Ponte H é baseado no chip L298N, construído para controlar cargas indutivas como relés, solenoides, motores DC e motores de passo. Com este Driver Ponte H L298M é possível controlar independentemente a velocidade e rotação de 2 motores DC ou 1 motor de passo.

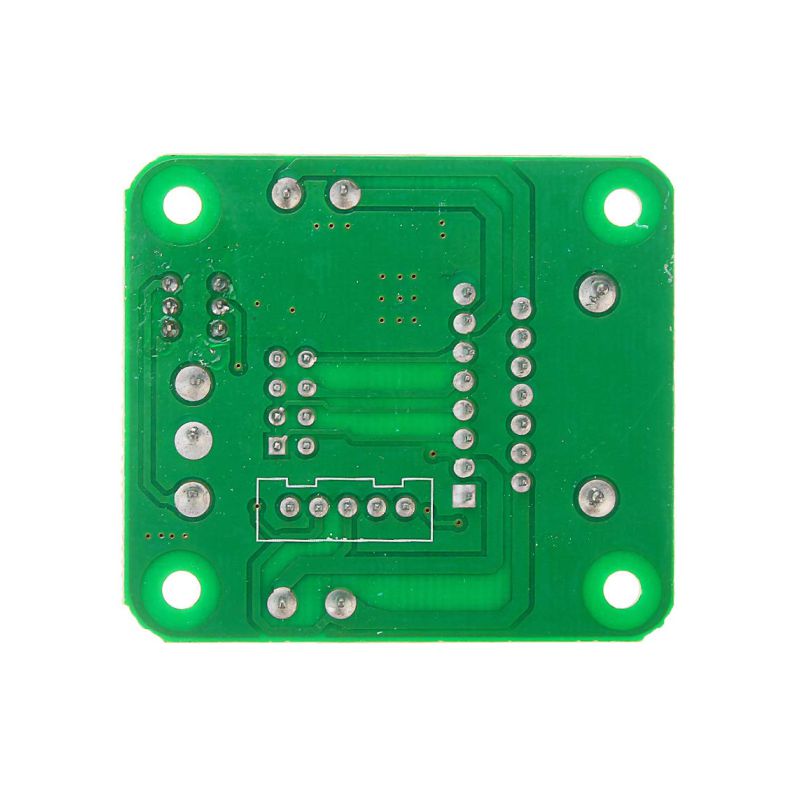

Possui terminais parafusáveis para fácil instalação e buracos nas extremidades da placa para fixação.
Características:
Tensão de Operação: 4~35V
Chip: ST L298N
Controle de 2 motores DC ou 1 motor de passo
Corrente de Operação máxima: 2A por canal ou 4A max
