Microfone Eletreto SG-15E 2 Terminais

O Microfone Eletreto com Terminais é um componente de tamanho bastante reduzido e frequentemente utilizado na maioria dos circuitos eletrônicos que possuem como finalidade a absorção e armazenagem de ondas sonoras.

Microfone Eletreto SG-15E com 2 Terminais

O Microfone Eletreto com Terminais é um componente de extrema sensibilidade e o mais indicado para uma grande quantidade de projetos, além de possuir uma pequena tensão de funcionamento, necessária somente para o seu transistor interno.
Os pinos de ligação do Microfone Eletreto com Terminais possuem ligações específicas que precisam ser respeitadas para o seu bom funcionamento, o pino negativo deste componente é o qual possui uma trilha ligada também na carcaça do microfone enquanto que o positivo fica isolado somente com conexões internas.
– Considerado um dos melhores componente para mini circuitos de som, o Microfone Eletreto é utilizado como eficiente pré-amplificador através de sua excelente captura de som, realizada pela pequena abertura localizada em sua parte superior e responsável pela captação de som.

Características:

• Microfone Eletreto
• Componente pequeno
• Absorção e armazenagem de ondas sonoras
• Microfone Condensador
• Pequena tensão de funcionamento
• Pino negativo interligado com a carcaça
• Pino positivo isolado exceto com a parte interna
• Ideal para mini circuitos
• Eficiente pré-amplificador

Especificações:

• Modelo: SG-15E
• Tensão de alimentação: 2 a 3V
• Corrente: 1mA

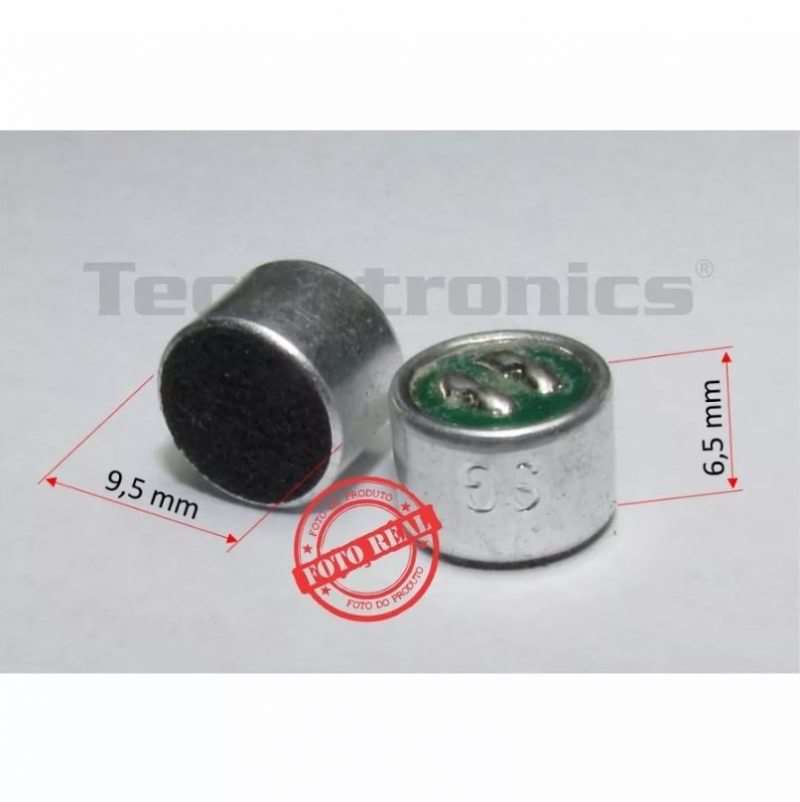

• Dimensões (DxA): 9,5 x 6,5 mm
• Peso: 0,7g

Acompanha:

• 1 x Microfone Eletreto SG-15E 2 Terminais

Mais Informações:

Também conhecido como microfone de condensador. Este microfone, para funcionar, requer uma tensão entre 2 e 3 Volts, necessária apenas para funcionamento do transistor interno, e tem um consumo de aproximadamente 1mA. Sua sensibilidade é extremamente boa sendo preferido como ideal para diversos projetos. Sua saída fica em torno de 9 a 18mV podendo chegar aos 20mV.

É considerado o mais adequado para mini circuito e pode ser usado como eficiente pré-amplificador para entrada de microfone. A voz (som) entra no microfone de eletreto através de uma abertura na parte de cima do mesmo e movimenta a folha fina de mylar carregada permanentemente (eletreto) em relação à armadura fixa. Este movimento altera a indução elétrica na armadura fixa deste capacitor, que está conectada no terminal “gate” do transistor interno. Este transistor, um FET (Field Effect Transistor ou Transistor de Efeito de Campo), amplifica o sinal e o entrega em seu dreno (terminal de saida do FET).

Os microfones de eletreto são da família dos eletrostáticos e o que o diferencia de outros microfones, como os dinâmicos, é que alguns modelos necessitam de alimentação exterior (ex: fonte de energia elétrica).

Obs: Os Microfones de eletreto são polarizados internamente ou externamente.
